产品介绍
型号E01，搭配使用示波器的FFT功能进行EMC电磁干扰的频谱分析，从而对PCB进行EMC干扰情况的近场测试。
可以对PCB电路板进行电磁干扰源的定位和分析，方便硬件工程师优化PCB的元器件布局和信号完整性分析，降低或消除电路板的电磁干扰和噪声。也可以作为硬件产品进行3C,CE,FCC等认证的电磁兼容方面的预判断和整改依据。
该模块的使用可以参考演示视频：https://www.bilibili.com/video/BV16v411q7ri/
《EMC电磁兼容/信号完整性/落地实测1---走出玄学》https://www.bilibili.com/video/BV1i5411U7a5/
建议配合LOTO的不同带宽的USB示波器，可以组成众多型号的EMC电磁兼容性检测系统。比如E01_100M，是E01模块加上LOTO的100兆带宽的虚拟示波器OSCH02（店内有链接）组成的测试系统。这些系统包含了USB示波器和放大驱动模块以及电磁近场探头，可以直接使用不需要额外购买其他配件，平时可以作为示波器使用，需要的时候可以作为EMC近场检测系统使用，测出100M以内的EMI电磁干扰问题并展现EMC频谱波形和数据。
在开发电子产品的过程中，电磁干扰（EMI）可能会导致许多问题，可能会在模拟电路上出现很大的噪声，可能导致通讯乱码，可能导致芯片无规律重启，可能会导致数字电路有莫名其妙的误动作。
硬件工程师通常会把主要注意力放在硬件产品的原理图和PCB图的设计上，其实成品的可靠性和抗干扰性能是更大的一个需要关注的课题。对于经验不是很足的硬件工程师，除了在设计时使用信号完整性理论进行优化，在样机出现干扰性问题后，更需要有工具实际的帮助锁定PCB上的电磁干扰分布，然后分析优化，再次验证，直到问题解决。
为了最大限度地减少电磁干扰的影响，各个国家的政府机构都制定并实施了针对各个产品类型的EM输出的严苛标准，一般我们称为电磁兼容性（EMC）测试。所有电子相关的产品在上市前必须强制性通过电磁兼容性测试。
LOTO示波器的E01模块可以加在你的示波器或者LOTO的虚拟示波器上，使用FFT分析的功能，实时显示示波器带宽内的EMC电磁干扰频谱。
电磁干扰测试的基本原理是PCB的布线中通过的电流，会在它的周围产生电磁场，通过近场探头，将这些电磁线感应成电压，然后做出频谱图，我们就知道这个位置的电磁干扰分布的频率和相对强度了。
电磁辐射最常见的产生方式是导体中电流的突变或者电压的骤升，辐射的路径通过PCB走线，器件的引脚，连接器或者是其它的金属介质，包括机箱，机架或者是产品的外壳。电磁辐射实际上是指电场和磁场的相互作用，相互影响。它常常被这样描述：正交时变的电场和磁场的传播，如下图所示：
近场探头感应到的电磁信号经过放大调理后，就可以输入给频谱分析了。一般会有大小不同的近场探头，大一些的因为可以圈进来的电磁场更多，所以会更灵敏，但是因为大，所以不能更精确的定位，小一点的近场探头虽然会稍微没有大的灵敏，但是能更精确的定位位置。
对信号进行频谱分析其实用两种主要的方式，一种是扫频式的，这种不是实时的，是对各个频谱点分别进行扫描和取值然后组成一幅频谱图，优点是可以做到很高的频率范围，一般是几个G的频谱范围。另一种是实时的，就是使用示波器的FFT功能直接对信号进行实时的频谱分析，优点是反映很快，缺点是能分析的频谱范围受限于示波器本身的采样率和带宽。
我们推荐使用的是第二种方式，因为第二种性价比比较高。我们大部分的电路中的干扰，其实都是在几M甚至几十M，100M以上的噪声干扰基本上不常见，除非是射频电路才会考虑更高的干扰。而且，使用示波器组成EMI测试系统还可以在不用的时候不耽误作为示波器使用。
关于示波器如何使用FFT的频谱功能，我们之前做过一期文章，我把链接放在下面，这里就不具体讨论了。
FFT频谱分析介绍： https://www.bilibili.com/read/cv6448240
使用E01模块可以快速地识别问题，有效地节约时间和经济成本，测出的干扰频谱可以在你下一款产品进行EMC测试时提供很有价值的参考。
需要注意的是，这样的EMC测试可以帮助硬件工程师高性价比地识别和解决可能会阻碍EMC认证的问题，并不能完全替代认证实验室的EMC合规测试。
为了方便大家更直观的理解一些EMC电磁兼容相关的信号完整性问题的基础知识，我们设计了一套实验板，并且实测验证了信号完整性的高速PCB布线法则，有视频演示。关于实验板的原理图和PCB，大家也可以跟我们直接索取：

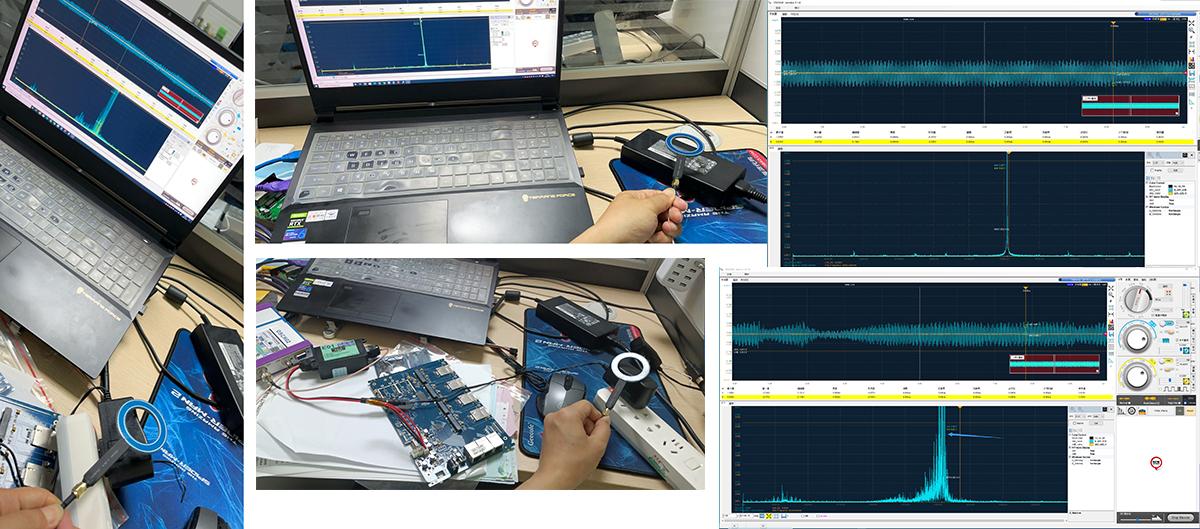

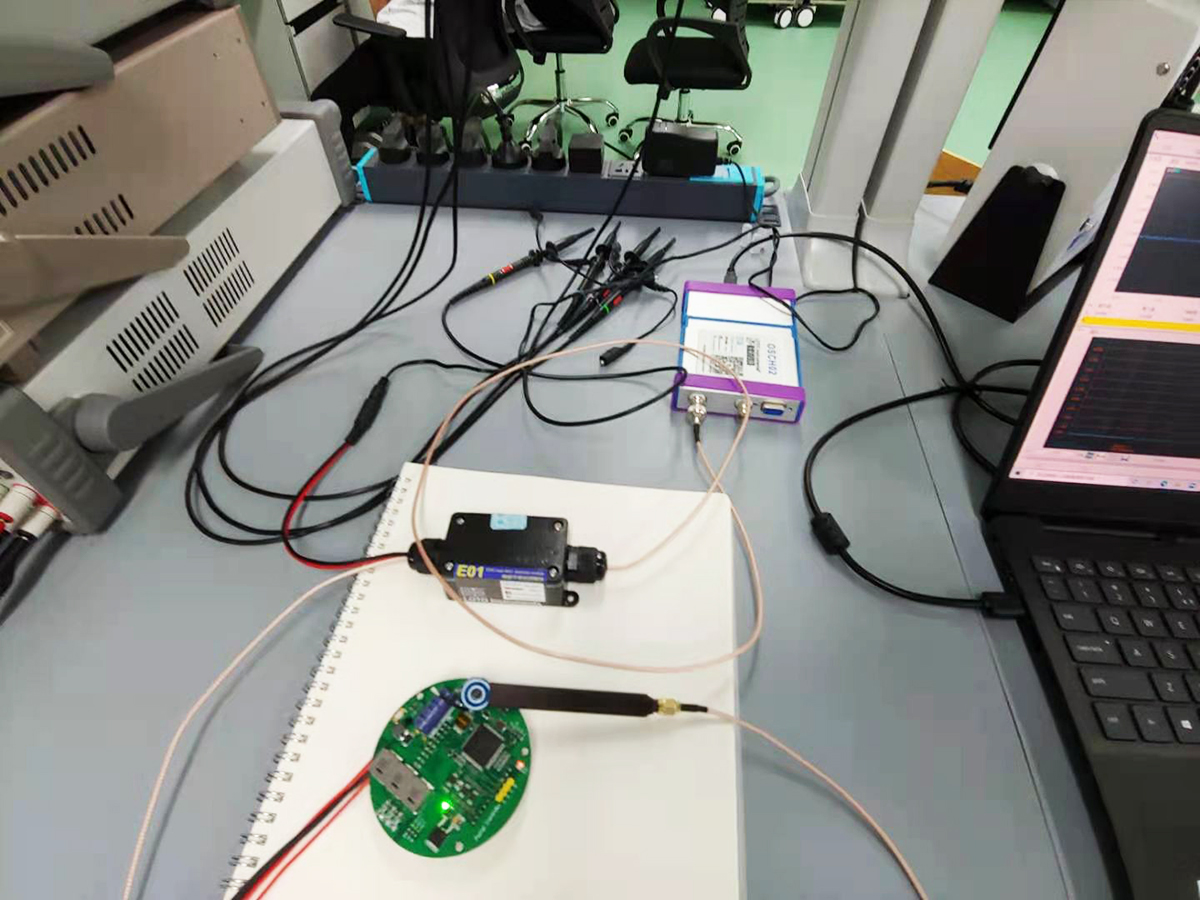

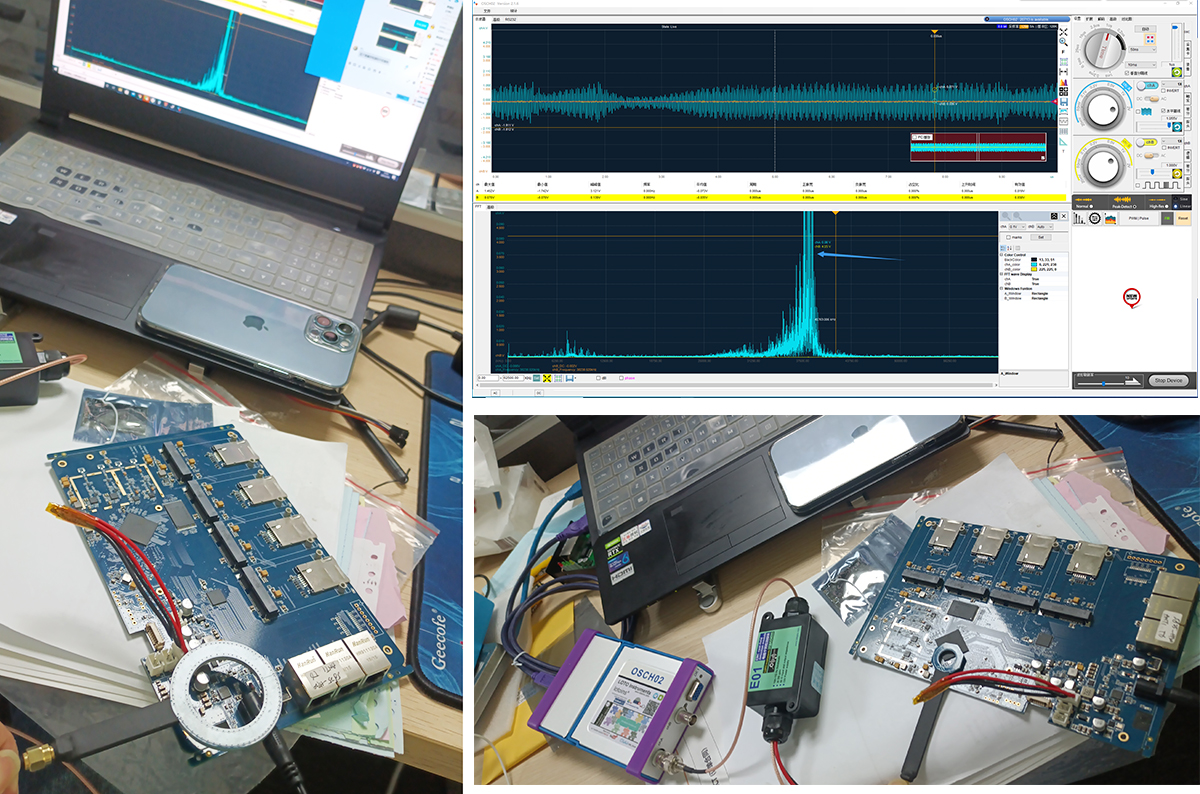

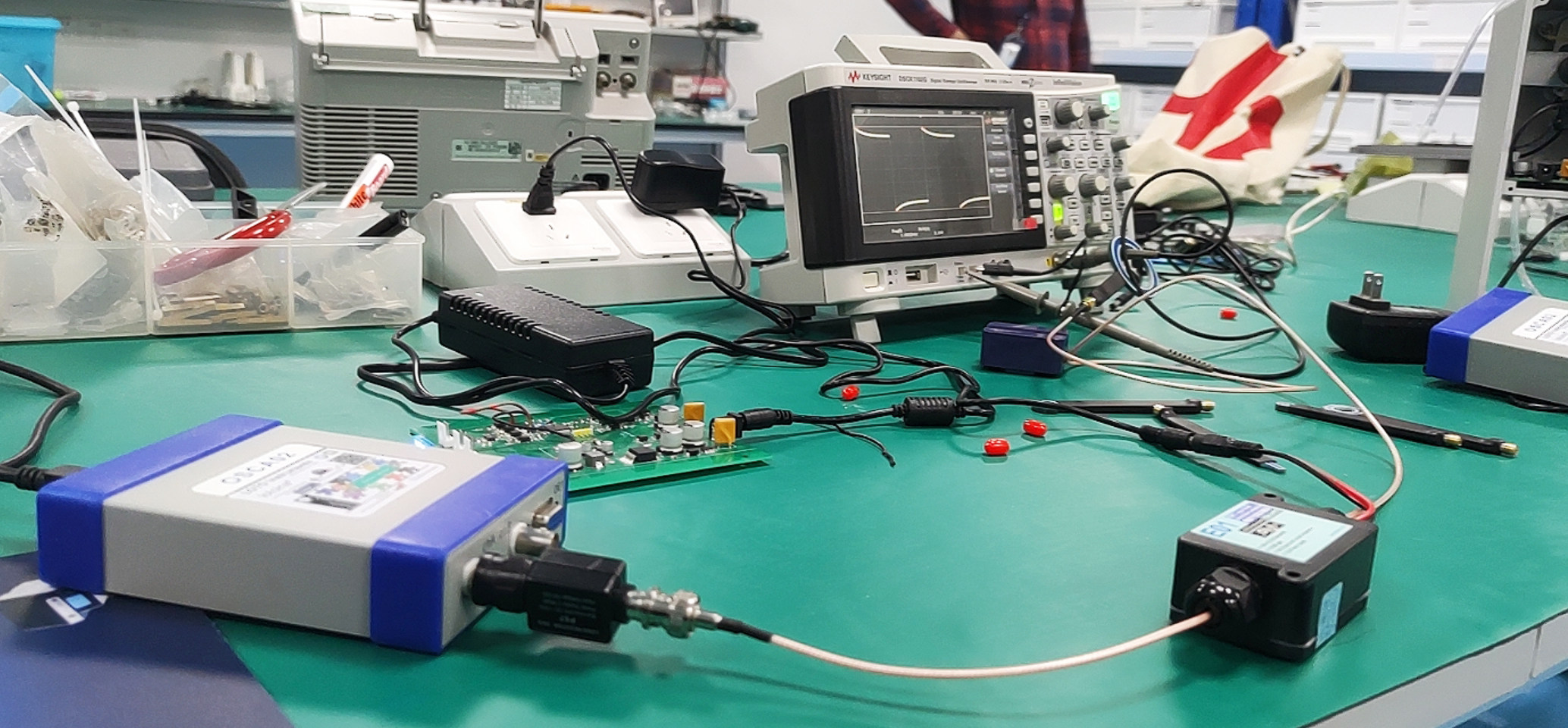

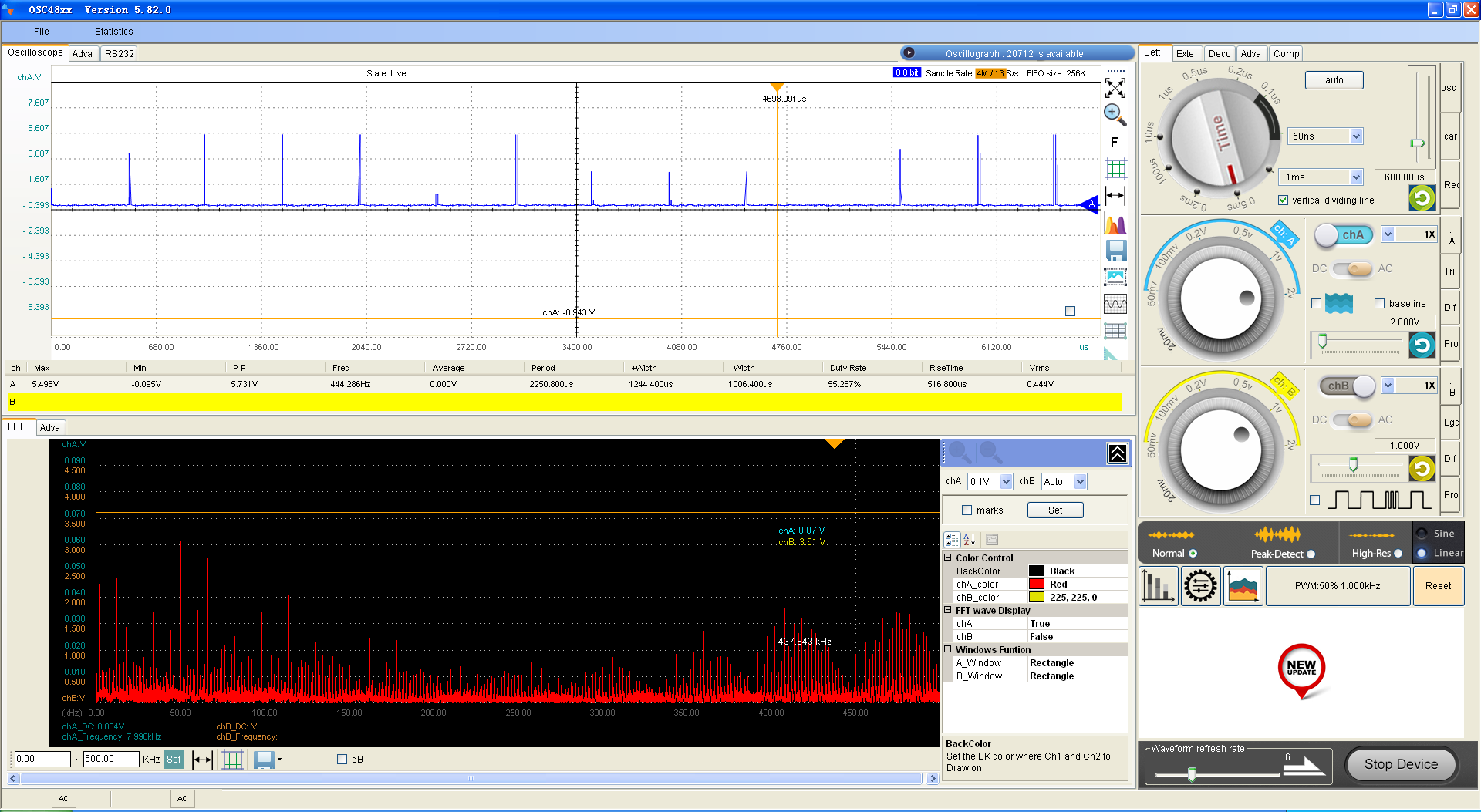

一些客户实测应用的场景和案例如下：
