产品介绍
LOTO示波器提供了两种钳式互感的电流探头，可以非接触的测量线缆中通过的电流的波形数据。
蓝色的AC系列，只能测量交流电流信号，AC系列是无源探头，不需要电源。
黑色的CxxB系列，交直流电流信号都可以测。CxxB系列是有源电流探头，需要外接电源才能工作。
AC系列
我们在LOTO示波器的上位机软件中对AC系列做了标定，所以可以直接使用。其他应用场合需要自己把握，一般来说只要是BNC接头的示波器都是可以使用的。
|
AC系列
|
|
|
开口尺寸：
|
13mmX13mm
|
|
非线性度：
|
+- 3%
|
|
引线长度：
|
1米
|
|
抗电强度
|
6000V AC/1min
|
|
测量频率范围：
|
50Hz ~ 150K Hz
|
|
精度：
|
1%
|
CxxB系列

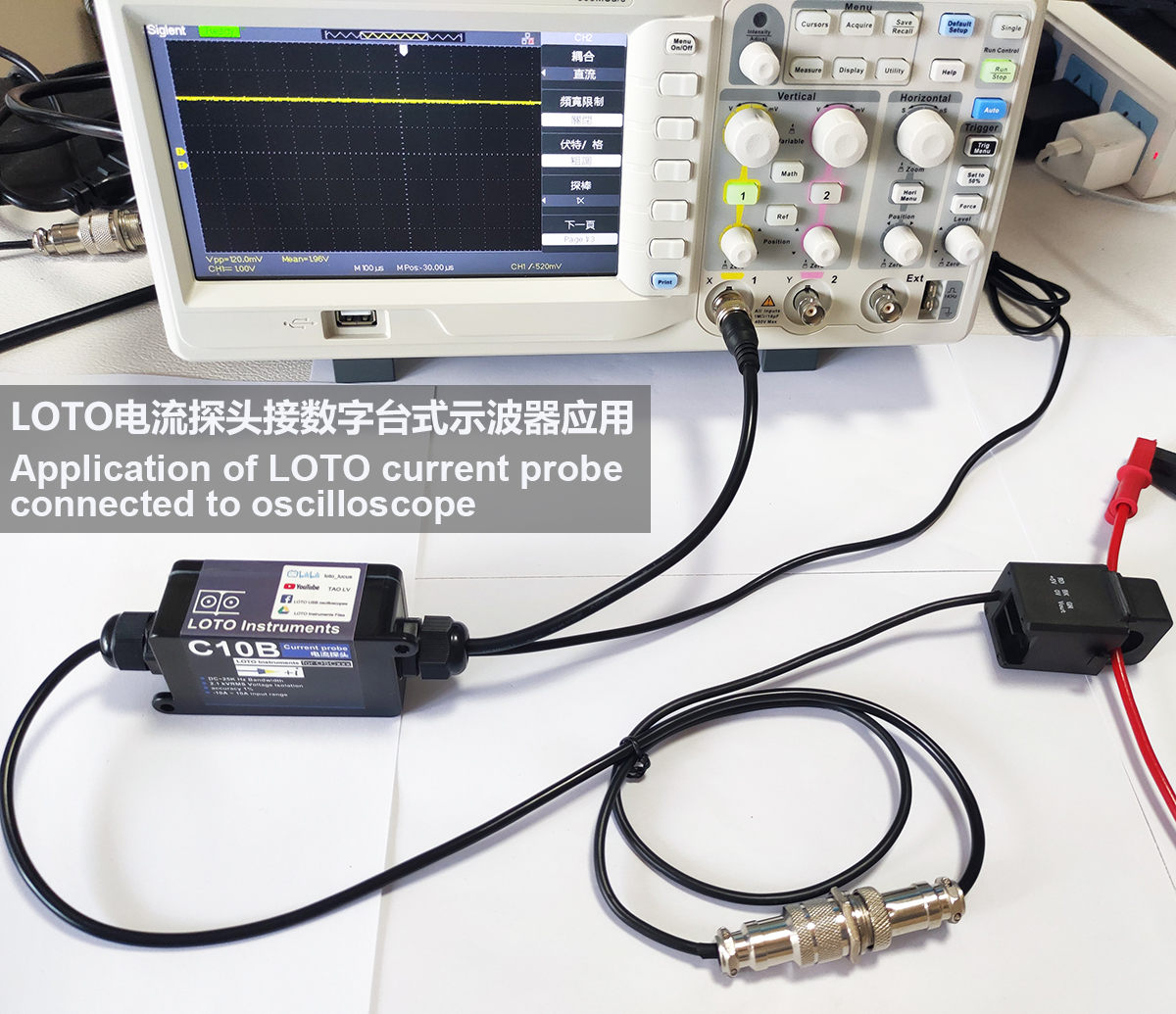

LOTO电流探头不但可以用于LOTO虚拟示波器，也可以兼容用于万用表和传统台式数字示波器的使用。
|
开口尺寸：
|
13mmX13mm
|
|
测量频率范围：
|
DC ~ 25K Hz
|
|
精度：
|
1%
|
|
零点失调电压：
|
<15mV
|
|
抗电强度:
|
2500V 50Hz 1min
|
|
电源电压：
|
5V
|
|
电流消耗：
|
12mA
|
AC系列如下所示， AC系列收到货以后需要自己动手将接头拧好。本互感器AC电流探头是为配合LOTO示波器使用的，我们也会在下面给出配合使用的演示视频。

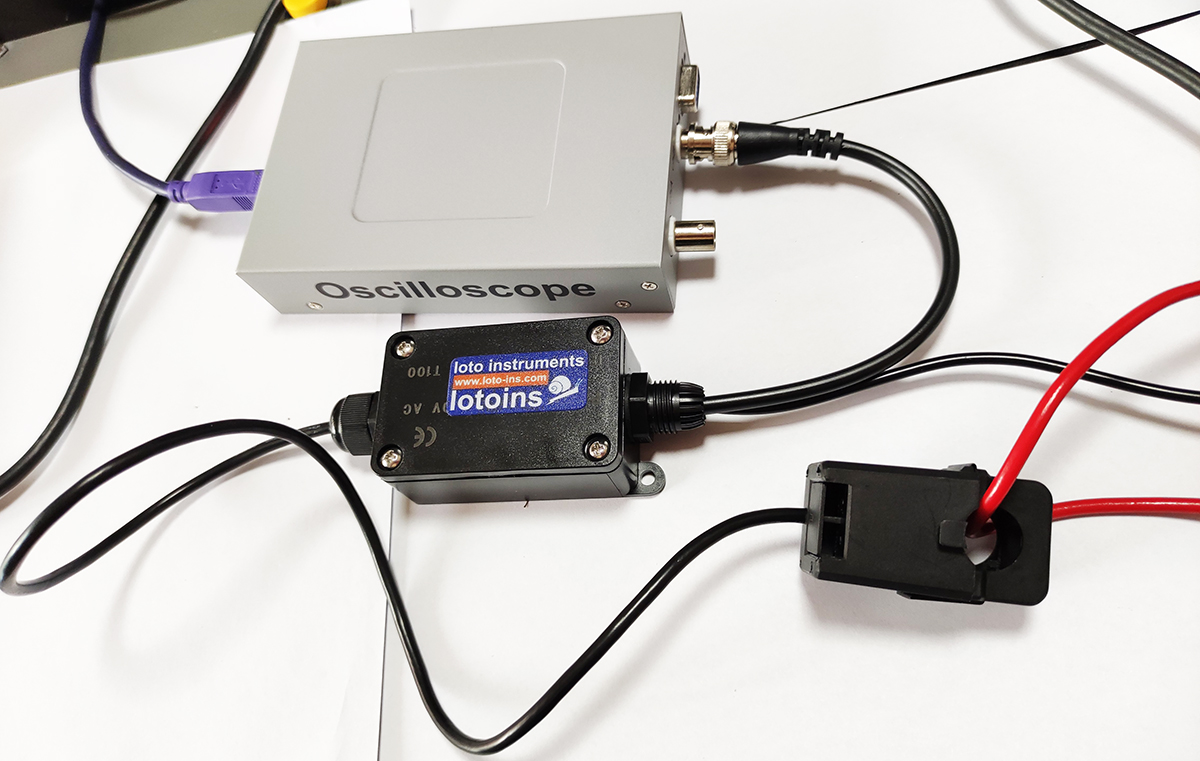

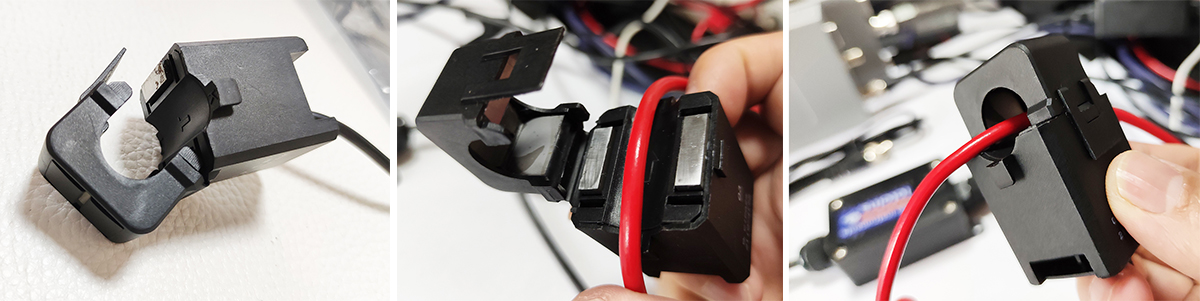

CxxB系列如下所示，
CxxB系列的供电接口我们采用的是USB的A型口，标配有5V电源。客户也可以使用电脑USB口，或者充电宝，或者手机充电头等作为电源使用，如下所示：
除了我们LOTO示波器的上位机软件可以调零或者校准外，客户也可以通过底部的可调电阻自行校准如下所示：
CXXB系列电流探头，满量程电流对应4V电压输出。是线性比例关系。

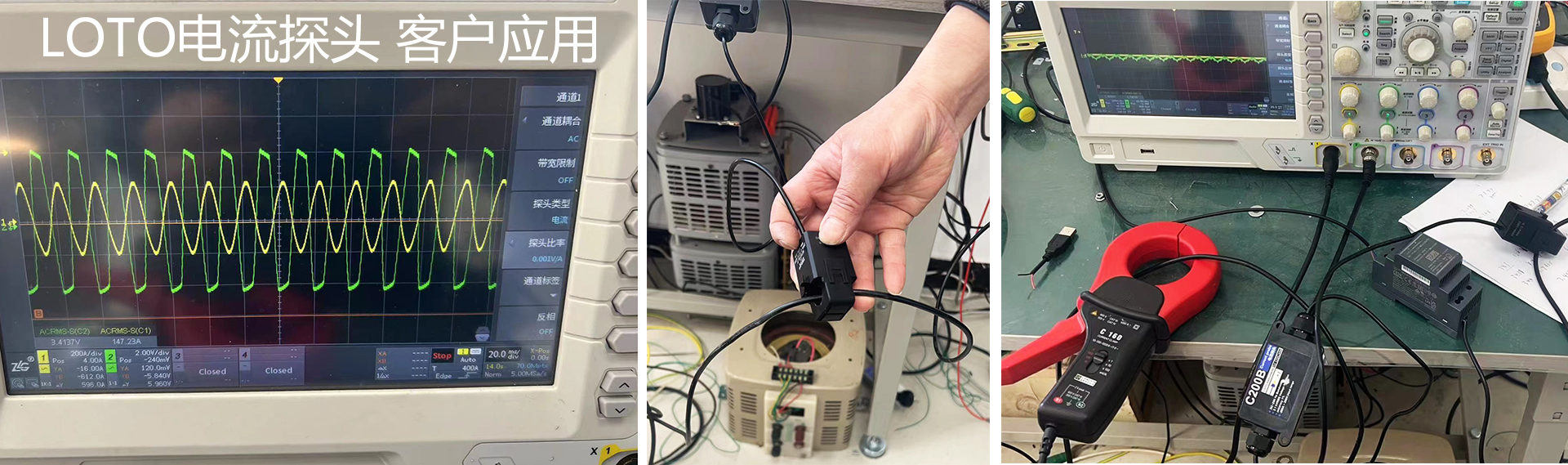

CxxB系列和AC系列电流探头，使用LOTO示波器采集电源上电瞬间的电流波形实测如下所示：
AC系列电流探头 演示视频：https://www.bilibili.com/video/BV1hk4y1r7m7/

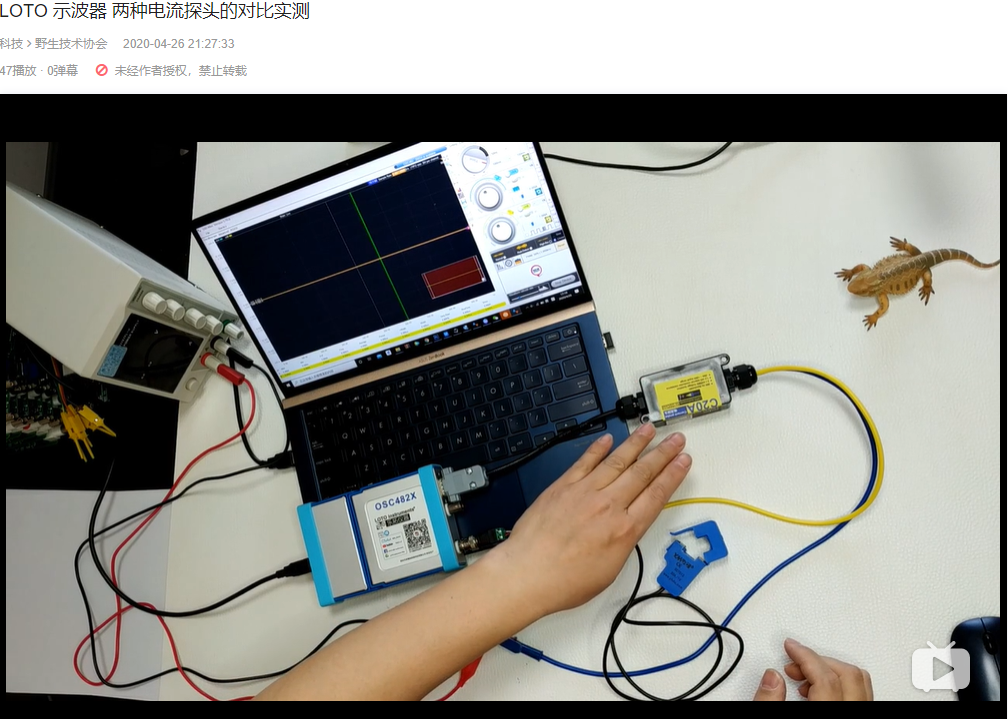

CxxB系列和AC系列电流探头 演示视频：https://www.bilibili.com/video/BV1T34y177wE/
