产品介绍
TDR时域反射 模块 快速上升时间边沿 电缆检测
可以产生8.5K~3.5M Hz的方波，与普通方波不同的是，它具备快速的上升边沿，大约上升时间在5nS左右。

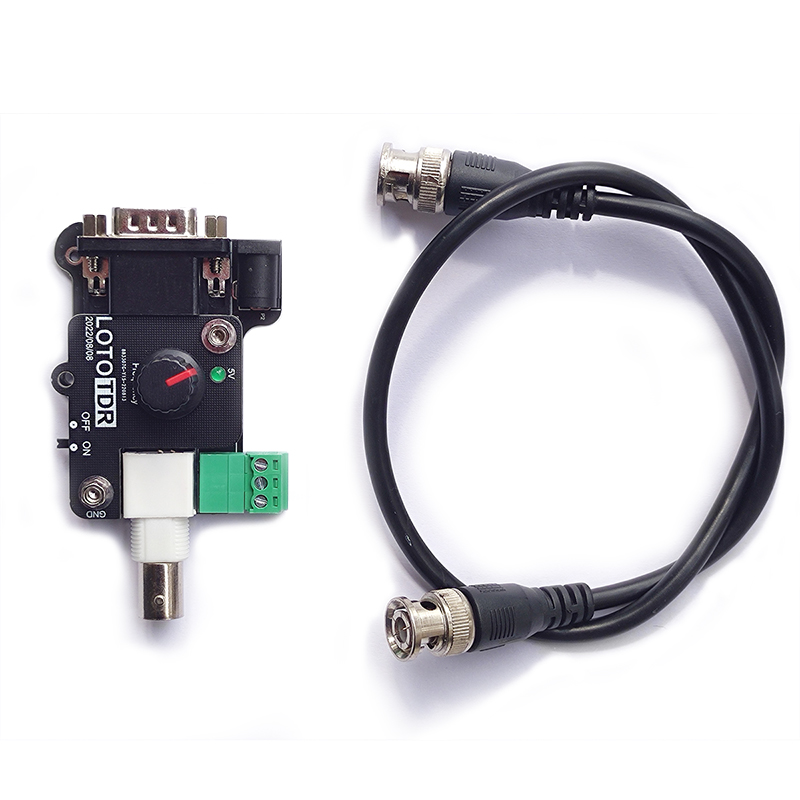

输出方波幅值3.3V，输出阻抗50欧姆。该模块标配一根BNC同轴电缆，可以直接与示波器连接。如果使用LOTO示波器与TDR模块配合，可以直接插在LOTO示波器的扩展接口上，不需要额外的电源。也可以购买带5V电源的独立供电版本，用在其他示波器或者应用中去。

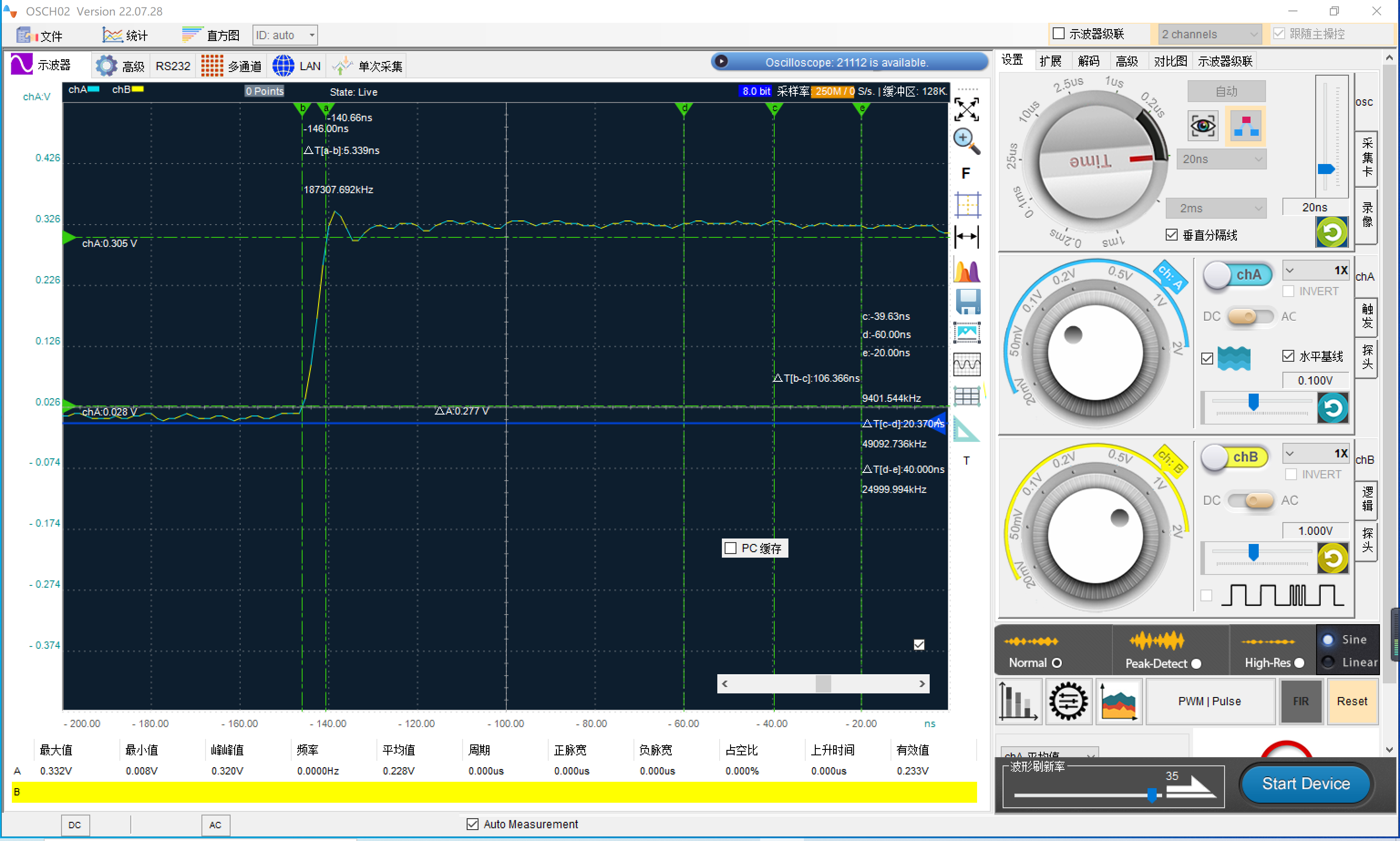

如下所示为方波上升沿检测，约为5nS左右。
如下图所示，实测一条20米左右的电缆的接线方式：
关于TDR的时域反射基本原理，以及测量的时间间隔如何转换为长度，我们在之前的一个视频中有详细讲解：https://www.bilibili.com/video/BV1a3411t7DB/
关于TDR模块的使用过程，我们也有视频演示，如下图所示：https://www.bilibili.com/video/BV1kS4y1W7Xc/
